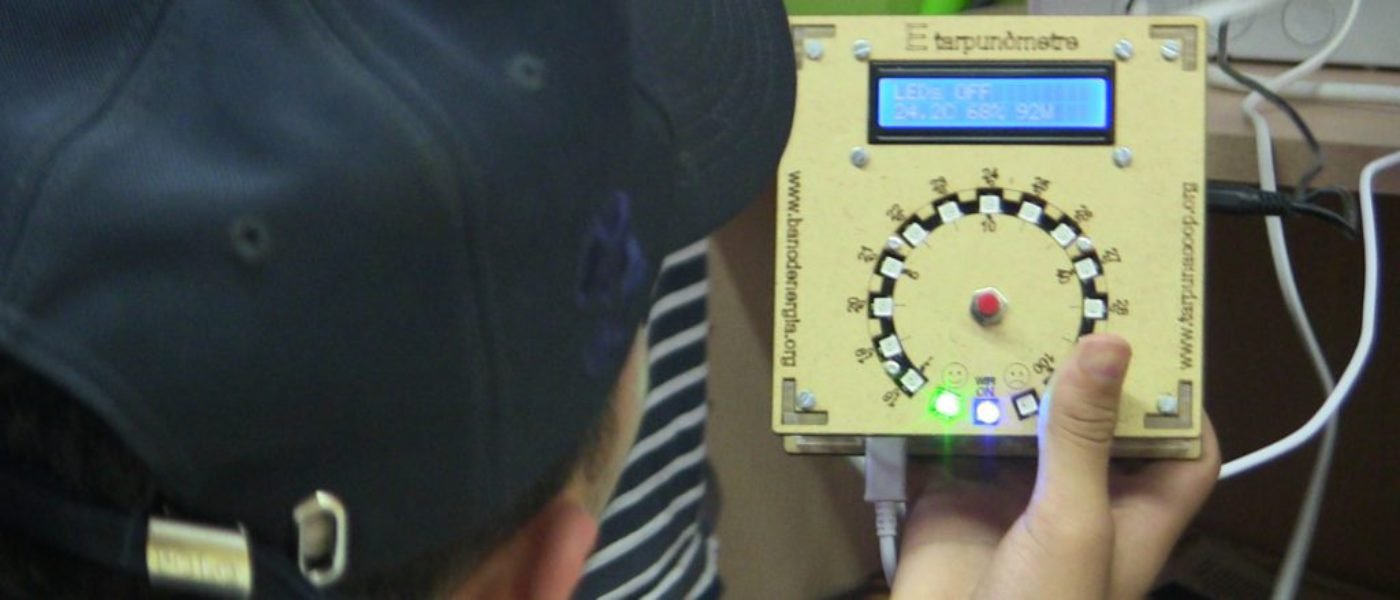

¿Qué es un e-Tarpunómetro?
Un e-Tarpunómetro es un dispositivo de medida del consumo de energía y calidad ambiental para profundizar en el descubrimiento energética para optimizar el uso de la energía y ahorrar.

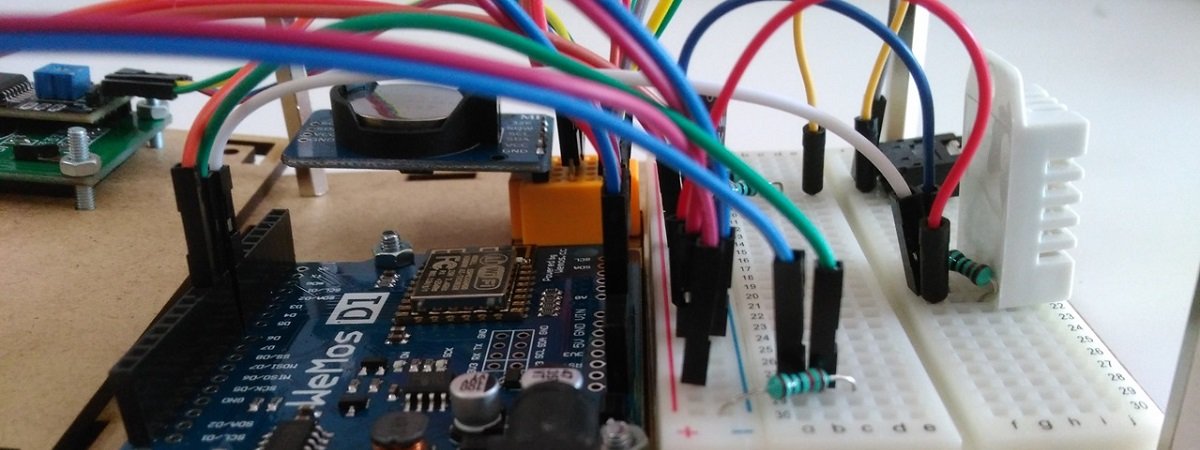

La cooperativa Tarpuna ha diseñado este aparato de manera que sea fácil y divertido construirlo. Se puede construir de manera autodidacta oa través de talleres colaborativos.
El e-Tarpunometro mide consumo eléctrico, temperatura y humedad relativa. Proporciona también fecha y hora y guarda el histórico de datos para poder analizar.
Es un dispositivo que dispone de WiFi para configurarlo o conectarlo online. Tarpuna ha desarrollado también el módulo de análisis de datos en la intranet de usuario del banco de energía. De este modo, es muy fácil hacer el seguimiento y obtener los consejos fundamentales para el ahorro en la factura energética.
Consulta aquí todos los detalles de la versión 1.0 del e-Tarpunómetro, que está liberada según licencia de Reconocimiento-No comercial-Compartir 4.0 Internacional de Creative Commons .
Aprende más sobre el e-Tarpunómetro en este vídeo realizado por alumnos de secundaria del instituto Doctor Puigvert de Barcelona (CAT).
También puedes descargarte el Manual de Usuario
Enlaza tu e-Tarpunómetro con la app online de análisis
A través del entorno de configuración del e-Tarpunómetro se puede activar fácilmente el enlace con la app de análisis del banco de energía.
Para hacer el enlace a seguir las siguientes indicaciones:
- Conectar el e-Tarpunómetro a una red WiFi particular con conexión a internet (también desde el entorno de configuración). Es importante que la señal WiFi llegue potente al e-Tarpunómetro para tener una buena conexión.
- Estar dado de alta en la app gratuita ahorra con el banco de energía . Puedes hacerlo desde el siguiente cuadro:

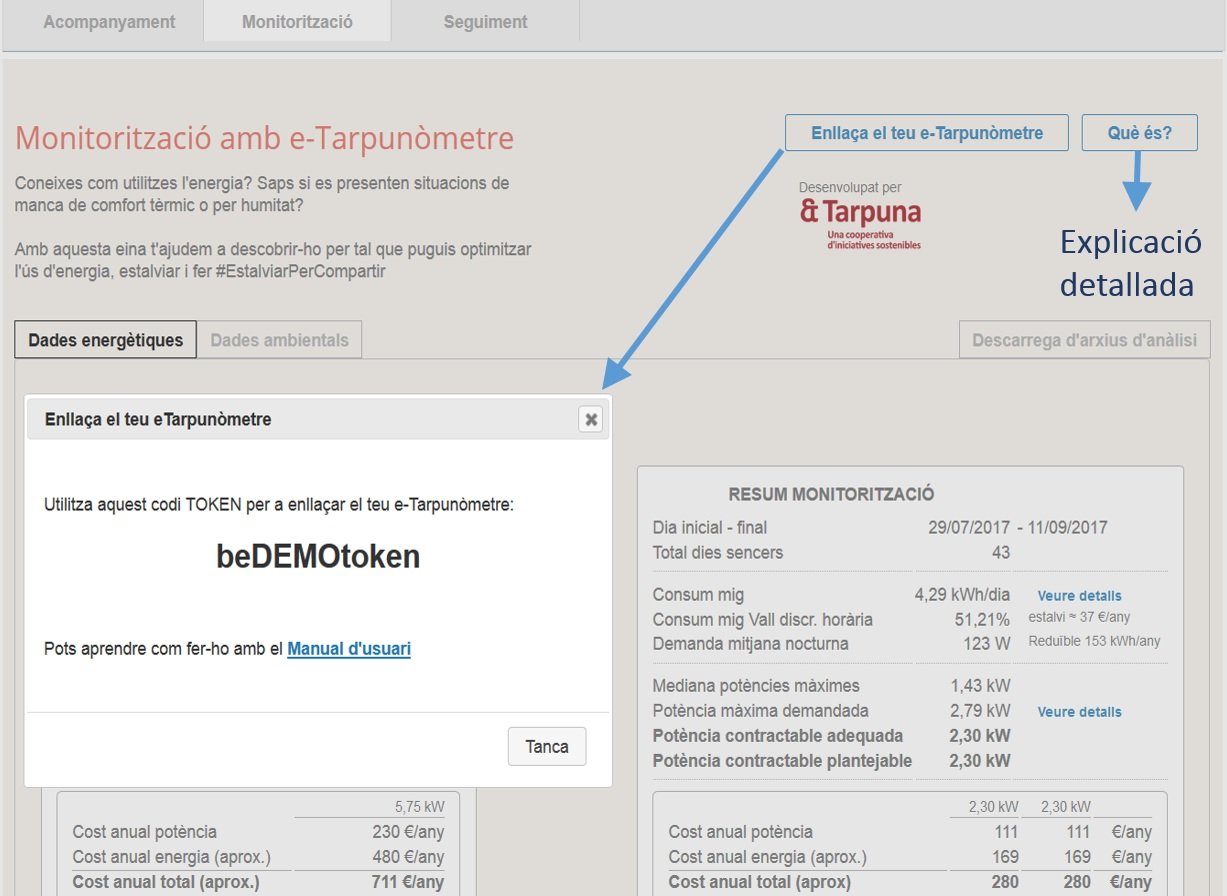

- Obtener el código TOKEN de enlace, a la opción Enlaza tu e-Tarpunómetro de la pestaña Monitorización.
- Acceder al entorno de configuración del e-Tarpunómetro.
- Si el e-Tarpunómetro está conectado a una red WiFi particular con conexión a internet, primero habrá que conectar el ordenador a la misma red WiFi y en un navegador web colocar la dirección IP que aparezca en la pantalla LCD de la e-Tarpunòmetre. Si al cargar el entorno de configuración del acceso está restringido, se puede seguir adelante con el usuario admin y la contraseña fibonacci
- Si el e-Tarpunómetro no está efectivamente conectado a una red WiFi particular pero no genera la señal WiFi propia, apretar dos veces seguidas el botón de la e-Tarpunómetro. De esta manera pasará a modo WiFi propia.
- Si el e-Tarpunómetro emite señal propia de WiFi, hay que conectar el ordenador a la red WiFi del e-Tarpunómetro (el nombre de la WiFi se muestra en la pantalla LCD del e-Tarpunómetro) utilizando la contraseña defecto fibonacci Posteriormente, en un navegador web colocar la dirección IP 192.168.4.1 (o http://192.168.4.1)
- En el apartado BANCO DE ENERGÍA del entorno de configuración del e-Tarpunómetro:
- Habilitar el enlace con la app.
- Seleccionar una hora preferente de envío (los datos se envían una vez al día si hay conexión a internet). Esta opción permite apagar el Router WiFi particular cuando no se utiliza (por ejemplo durante la noche). Los datos se irán guardando y cuando el e-Tarpunómetro detecte nuevamente conexión a internet, las enviará a la app. No es recomendable estar más de 10 días sin conexión a internet, así se evitará que el archivo de envío pese demasiado.
- Colocar el código TOKEN obtenido de la app.
- Hacer clic en el botón GUARDAR para guardar los datos. Los datos estarán correctamente guardadas si aparece una ventana emergente indicándolo. En caso de que no aparezca, habrá que actualizar la página web del e-Tarpunómetro y volver a configurar el enlace con el Banco de Energía.
Para el análisis de consumo doméstico del e-Tarpunómetro, es muy recomendable hacer también la parte Acompañamiento de la app. De esta manera se descubre cuál es el potencial de ahorro en la factura energética y se obtienen los valores de consumo de las facturas, interesantes para la comparativa con las medidas de la e-Tarpunómetro.
Análisis de datos del e-Tarpunómetro desde la app
1. Introducción: intervalo de tiempo entre grabación de datos
El conjunto de datos que guarda el e-Tarpunómetro suele ser numeroso. Cada cierto tiempo se guardan los datos de temperatura, humedad, potencia media del intervalo, potencia máxima durante un minuto en el intervalo y energía utilizada durante el intervalo. El número de datos depende fundamentalmente, pues, del intervalo de tiempo entre datos guardados y del tiempo de monitorización.
El intervalo de tiempo entre grabación de datos debe ser el mayor posible que permita interpretar correctamente los datos. Así por ejemplo, si el interés está especialmente en los datos ambientales (temperatura y humedad), es probable que con datos cada media hora sea suficiente, a no ser que se quiera estudiar un cambio rápido de condiciones como podría ser el caso de estudio de la presencia de varias personas en un espacio (aula, sala, …). En cambio, si hay interés en estudiar el consumo eléctrico, probablemente el intervalo deberá ser inferior a la media hora. Un valor bastante óptimo se sitúa en los 10 minutos. Un intervalo menor supone un incremento importante de los datos y, por tanto, también de la dificultad de su análisis, al tiempo que se reduce la memoria disponible del dispositivo para almacenar los datos. Sin embargo, puede ser interesante hacer el análisis detallado de un solo día representativo o, como mucho, de una semana.
2. ¿Qué es importante analizar? Qué debemos buscar?
El análisis energética y de calidad ambiental permite descubrir cómo se utiliza la energía y, por tanto, vislumbrar oportunidades de ahorro. Dicho así en genérico es muy bonito, pero hay que concretarlo.
El uso de la energía es diverso, pero hay que tener claro que:
a) Calentar (el aire, el agua, los alimentos) requiere de potencias elevadas, ya sean de electricidad, de gas o de alguna otra fuente de energía. Con el e-Tarpunómetro sólo podremos medir las potencias asociadas a la electricidad, pero podemos intuir el uso de calefacción no eléctrica analizando la evolución de temperaturas. Así pues, a excepción de algunos electrodomésticos como la aspiradora, las potencias elevadas nos indicarán generalmente el uso de algún sistema de incremento de temperatura.
b) La nevera es un electrodoméstico clave, porque está siempre conectado y tiene ciclos periódicos de puesta en funcionamiento. Se puede descubrir el consumo de la nevera y los ciclos de funcionamiento fijándonos especialmente en las horas nocturnas (cuando no hay actividad). Un consumo elevado y / o unos ciclos de funcionamiento muy largos indican ineficiencia.
c) La demanda media nocturna (cuando no hay actividad en el hogar) y la potencia mínima demandada son muy buenos indicadores para averiguar el consumo base de energía: aquel que a pesar creemos que está todo apagado sigue existiendo. Es un indicador importante para determinar los consumos parásito tipo stand-by que, al estar muchas horas conectados, terminan siendo consumos significativos.
3. Elementos de análisis del uso de electricidad en el hogar con la app
La app de análisis de datos provenientes del e-Tarpunómetro permite obtener resúmenes y grafiar datos para la fácil interpretación y análisis. La información está ordenada de menor a mayor detalle, por lo que primero se muestra el resumen del conjunto de todos los datos válidas registradas y posteriormente se grafía de manera que se puede observar rápidamente si hay alguna semana o algún día de comportamiento diferencial, que posteriormente pueda analizarse con más detalle.

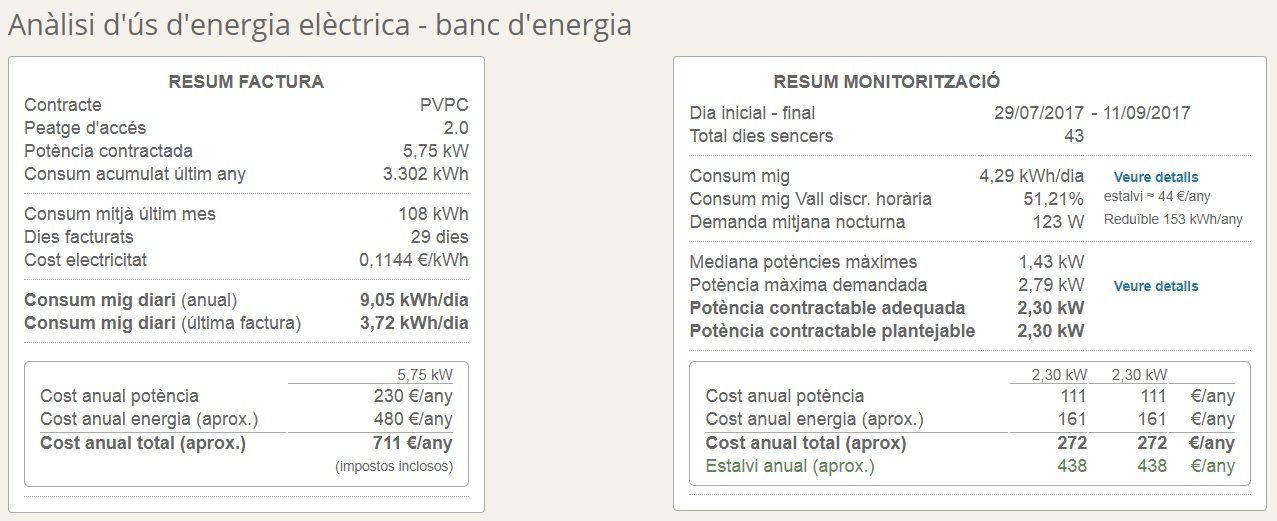

En el apartado de análisis de uso de energía eléctrica, podemos encontrar una comparativa entre los valores obtenidos del análisis de facturas (es necesario haber completado el apartado de Acompañamiento de la app) y los valores del resumen de el análisis principal de los datos registrados por el e-Tarpunòmetre. Son valores que proporcionan órdenes de magnitud de diferentes valores relevantes en la factura eléctrica.
Es importante que haya un mínimo de 14-21 días de días enteros de datos, y que éstas sean de un período representativo, para dar todo el valor al resumen de monitorización.
Consumo medio diario:
Da un orden de magnitud de las lecturas del e-Tarpunómetro en relación a las facturas. Es evidente que no tienen por qué coincidir, sobre todo porque el periodo de medida será siempre posterior al de la última factura (por tanto, en condiciones que pueden ser diferentes) y el consumo anual incluye a menudo los períodos de vacaciones y todas las épocas al año y, por tanto, depende por ejemplo de si la calefacción es o no es eléctrica, o de si se utilizan aparatos de climatización en verano. Pero teniendo en cuenta todo esto, la comparativa sirve para ver si las medidas de la e-Tarpunómetro (o las de las facturas) son razonables o no.
Potencia de contrato:
Comparar la potencia que actualmente tenemos contratada (resumen factura) con la potencia que podríamos contratar (resumen monitorización) es un aspecto muy importante a conocer para optimizar la factura. En el resumen de monitoreo se muestran cuatro valores relacionados con las potencias máximas y el acceso a un cuadro de detalle para expertos. Los valores relevantes son los de potencia contratable. La potencia contratable adecuada es la que se aconsejaría en función de los datos registrados pero en aquellos casos que sea necesario minimizar el importe de la factura y no supusiera un problema importante que haya la posibilidad de que alguna vez salte el automático, la potencia contratable planteable es la que se podría considerar de manera muy razonable.
Discriminación Horaria:
Una posibilidad de ahorro en la factura eléctrica proviene de contratar una tarifa con discriminación horaria (peaje de acceso 2.0DHA), que tiene un precio de electricidad muy barato durante 14 horas al día. Esta tarifa sale a cuenta si el Consumo medio Vall en discriminación horaria (resumen monitorización) es superior a un 30%. Es decir si más de un 30% del consumo diario se produce en las 14 horas al día más baratas del día.
Demanda nocturna:
La demanda media nocturna (resumen monitorización) es importante para tener una idea de cuál es el consumo en períodos de inactividad en el hogar (se evalúa entre la 1 y las 5 de la madrugada).

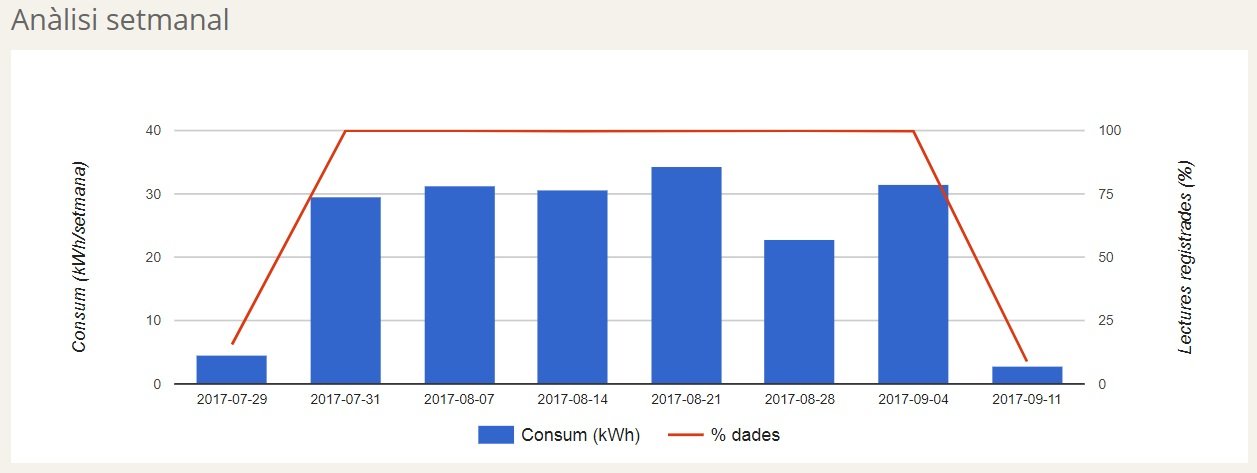

El apartado de análisis semanal es útil porque habitualmente los consumos no tienen por qué ser similares a diario pero habitualmente sí lo son semanalmente. Es fácil identificar el consumo semanal habitual (y deducir el consumo diario medio habitual) e identificar rápidamente aquellas semanas con consumo “no habitual” donde puede ser interesante focalizar el análisis y averiguar por qué el consumo es superior (sistemas adicionales? Más gente en casa?) o inferior (vacaciones? menos gente en casa? moderación de consumos?).
La gráfica semanal indica también un dato muy importante para saber si los consumos de cada semana son comparables o no: el% de lecturas registradas; es decir, si son semanas con datos completos o ha habido algún día sin datos o con datos parciales. Lógicamente la semana en curso (última de la gráfica) suele tener incompletas las lecturas registradas, porque no se ha completado la semana. Esto también suele pasar en la primera semana con datos, porque difícilmente conecta el e-Tarpunómetro a las 00: 00h de un lunes. Pero si también pasa semanas intermedias, significa que ha habido alguna incidencia en el registro de datos (algún día se fue la luz, o se ha desconectado el e-Tarpunómetro, …).

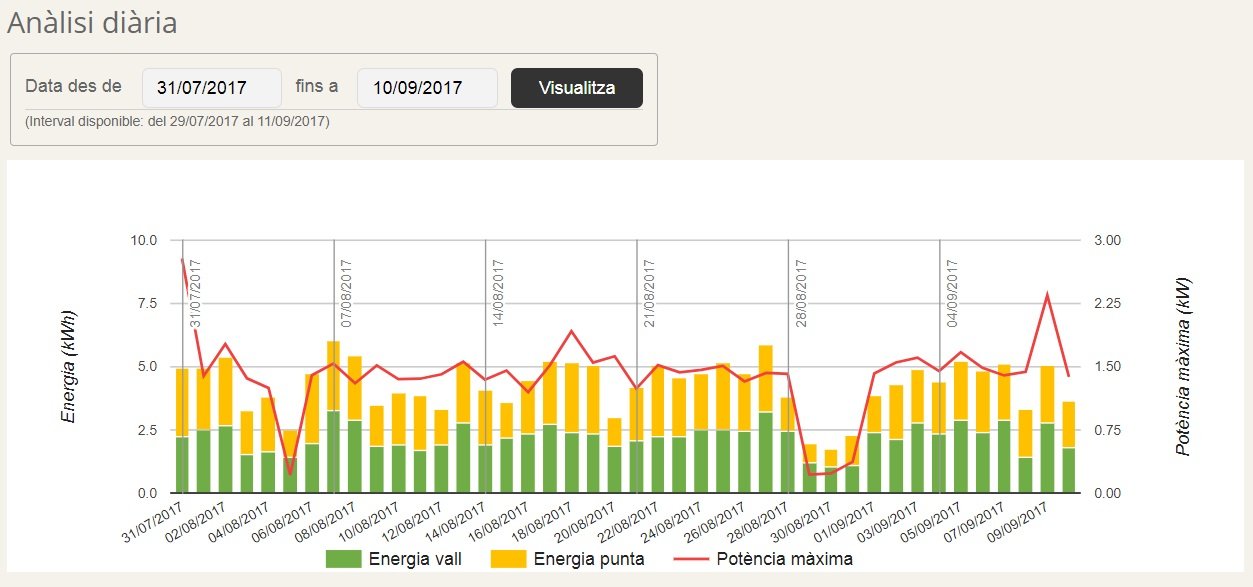

El apartado de análisis diario permite analizar muy fácilmente:
a) El consumo diario, desglosado en aquel consumo que se produce en horario Valle (barato) de una tarifa con Discriminación Horaria, visualizando la distribución de los consumos para analizar con detalle la conveniencia de este tipo de tarifa. Se pueden indentificar aquellos días (o periodo) que puede ser interesantes de analizar con más detalle con el análisis horaria o de detalle.
b) La potencia máxima diaria demandada en algún momento del día. El e-Tarpunómetro obtiene la potencia máxima en un intervalo de un minuto, no es la potencia máxima instantánea de un momento puntual cualquiera. De este modo se facilita la comparativa con la potencia contratada, si bien hay que tener en cuenta que se puede sobrepasar de forma permanente un 10% la potencia contratada sin peligro de que salten los plomos.

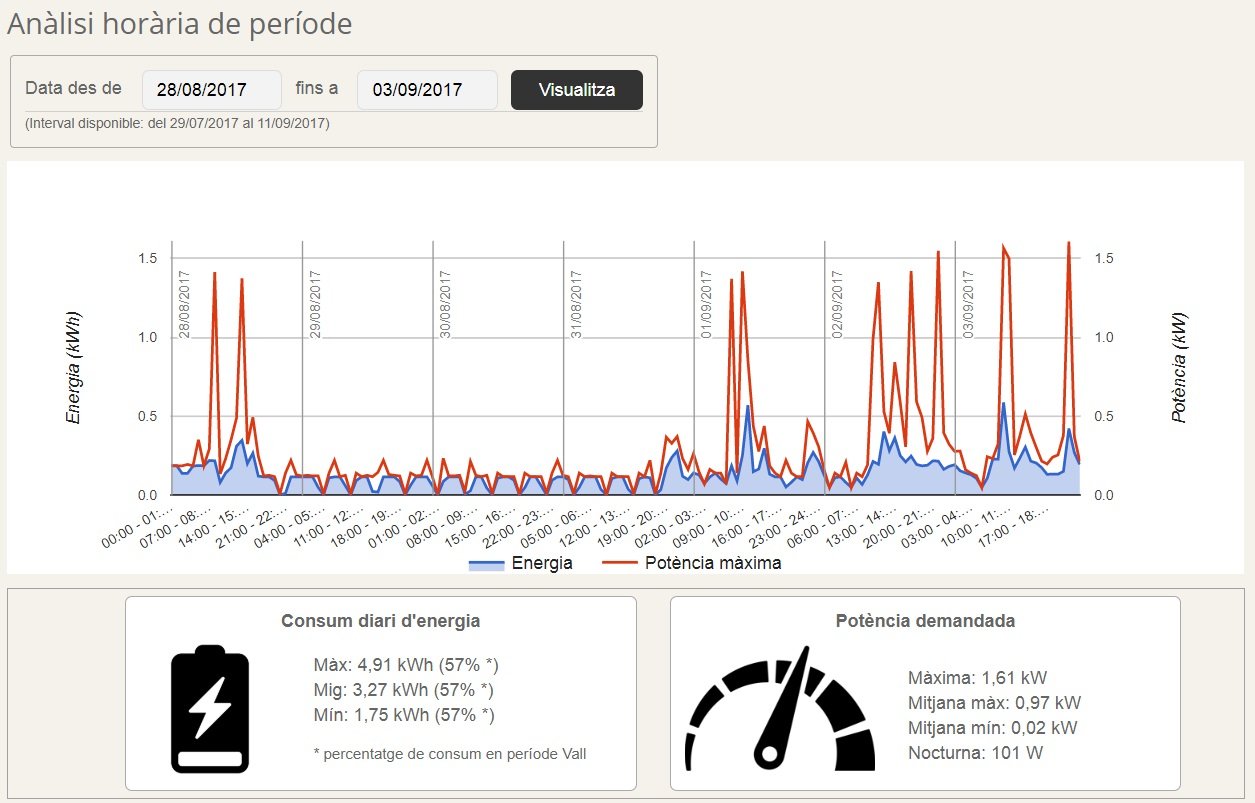

Al análisis horaria permite detallar qué pasa cada hora en un período de tiempo que por defecto se corresponde a los últimos 7 días con datos disponibles pero que es seleccionable.
Se visualiza tanto la potencia máxima demandada a cada hora como la energía consumida. Si la diferencia entre potencia y energía es mayor, significa que la potencia máxima se ha demandado durante poco rato. En cambio, si la diferencia entre potencia y energía es pequeña, significa que mucho rato de esa hora se ha demandado aquella potencia.
Este apartado de análisis horaria también dispone de un resumen de valores diarios en consumo de energía y en potencia demandada. Esta funcionalidad es interesante para analizar períodos diferentes del global que se muestra en el cuadro resumen inicial (por ejemplo, si durante el monitoreo ha habido algún cambio en la instalación que haya hecho cambiar las condiciones de demanda).
Para visualizar los datos realmente registradas por el e-Tarpunómetro en el intervalo de registro que se haya configurado, hay que ir al análisis de detalle diario, seleccionando el día que se quiere mostrar. Si se ha configurado un registro cada 10 minutos, se visualizan los datos cada 10 minutos; si se ha configurado cada minuto, el detalle será cada minuto.
En esta gráfica se muestra tanto la potencia máxima demandada como la energía consumida en el intervalo de registro. Al tener más detalle, es más fácil que la potencia máxima y la energía sean similares. De hecho, si el intervalo de registra ha fijado en 1 minuto, ambas gráficas coincidirán.
Esta gráfica permite entender muy bien la actividad de consumo en un día y hay que intentar recordar qué estaba funcionando en cada momento para relacionar los consumos con los aparatos.Es muy recomendable que algunos días determinados anote a qué hora se cocina (si la cocina es eléctrica), a qué hora se pone la lavadora, o el lavavajillas, o los diferentes aparatos, para que así será muy rápida y cierta el análisis . Una de las cosas que debería ser fácilmente detectable es el consumo de la nevera, ya que habitualmente la noche observan escalones de parada y puesta en marcha.
4. Elementos de análisis ambiental en el hogar con la app
Desde la cabecera del análisis de datos de la monitorización con e-Tarpunómetro se puede seleccionar la pestaña de de análisis de consumos eléctricos o de análisis de condiciones ambientales. La estructura de análisis de las condiciones ambientales es similar a la de consumos eléctricos: información ordenada de menor a mayor detalle, por lo que primero se muestra el resumen del conjunto de todos los datos válidas registradas y posteriormente se grafía de manera que se puede observar rápidamente si hay algún periodo de comportamiento diferencial, que posteriormente pueda analizarse con más detalle.

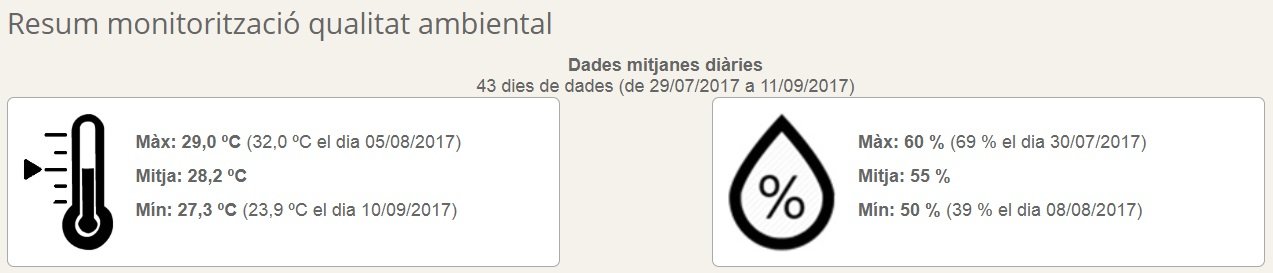

Primeramente se muestra un resumen de los datos medias diarias, tanto de temperatura como de humedad. Los valores máximos corresponden a la media de los máximos diarios, si bien se especifica el valor máximo absoluto alcanzado y el día que se dio. Asimismo, los valores mínimos corresponden a la media de los mínimos diarios, especificando también el valor mínimo absoluto alcanzado y el día que se dio. De esta manera se identifican días concretos (o período alrededor de estos días) que pueden ser un buen inicio de análisis de mayor detalle, para saber si las condiciones extremas son muy puntuales o son muy habituales.
El apartado de análisis diario muestra la evolución diaria de temperaturas máxima, media y mínima, así como la de la humedad media. Con esta gráfica se puede observar fácilmente si son habituales o esporádicas unas ciertas condiciones ambiental, y es muy rápido identificar periodos donde interesa hacer un análisis más detallado.

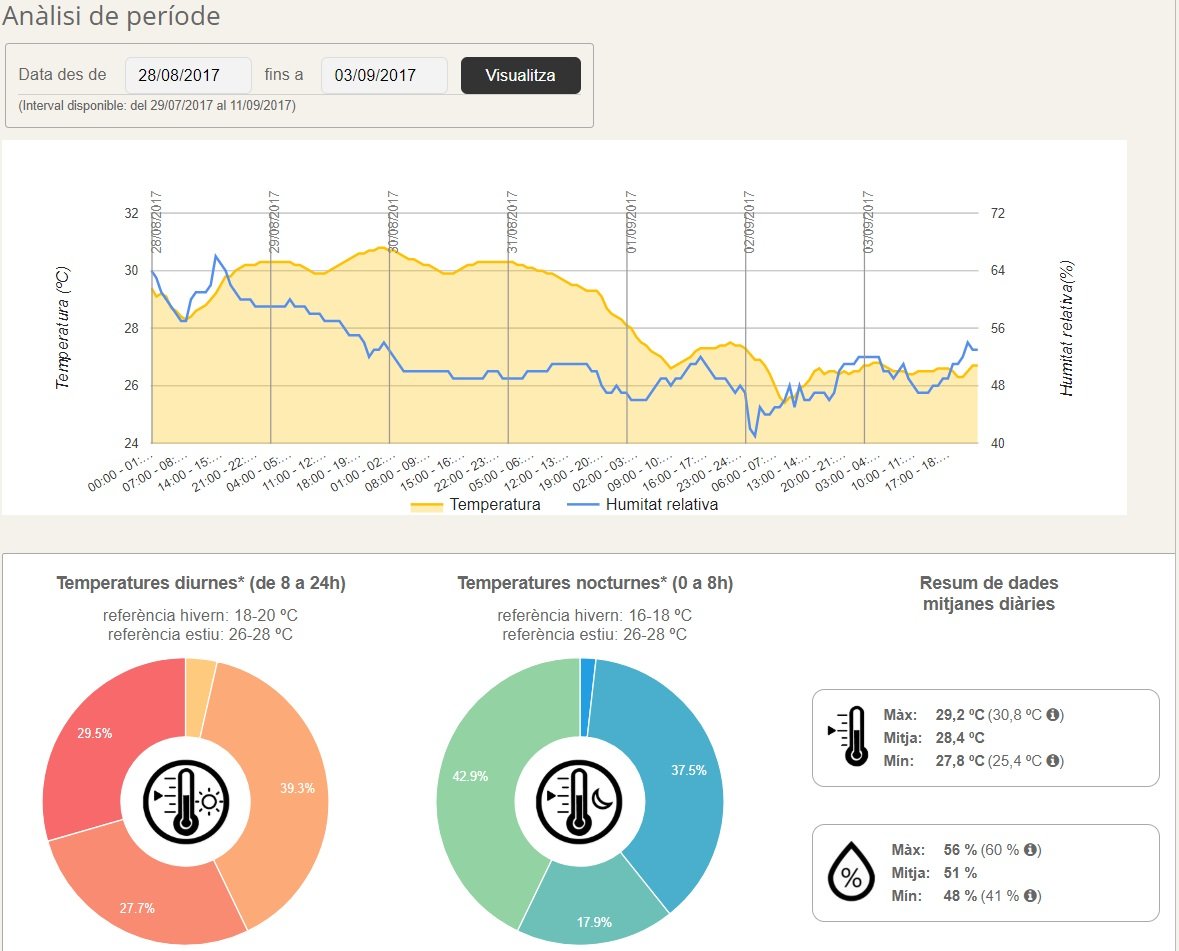

El análisis de período permite mostrar la evolución horaria de temperatura y humedad, pero también permite obtener un resumen muy interesante, no sólo en relación a los valores máximos, medios o mínimos y cuando se han producido (equivalentes a los del resumen general de monitorización ). Concretamente, se grafía la distribución de temperaturas diurnas y nocturnasa lo largo del día (media de los días del período seleccionado). Porque a menudo no es importante que la temperatura mínima se sitúe por debajo de los 16ºC, sino cuántas horas al día está en esta situación. Este análisis, innovación de Tarpuna, permite al banco de energía hacer un acompañamiento más cuidadoso en los hogares en situación de pobreza injusticia energética.

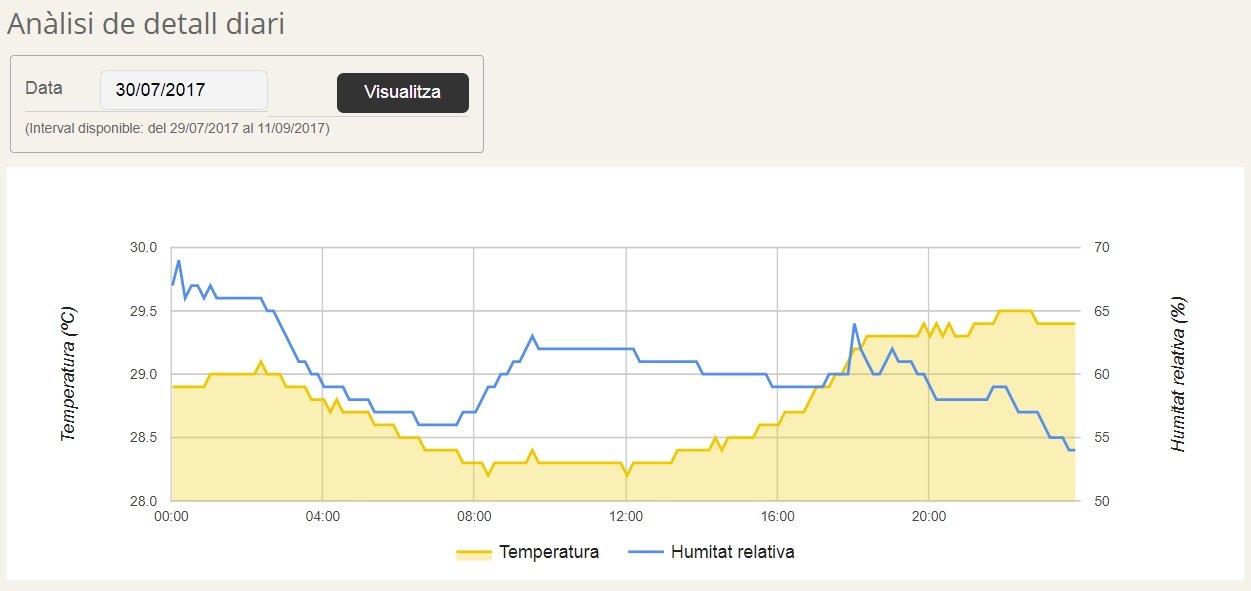

Finalmente, también se pueden grafiar los datos realmente registradas en el e-Tarpunómetro para cualquier día seleccionado, si bien en general, al ser los cambios de temperatura y humedad relativamente lentos, no es una opción de análisis que sea cualitativamente interesante.

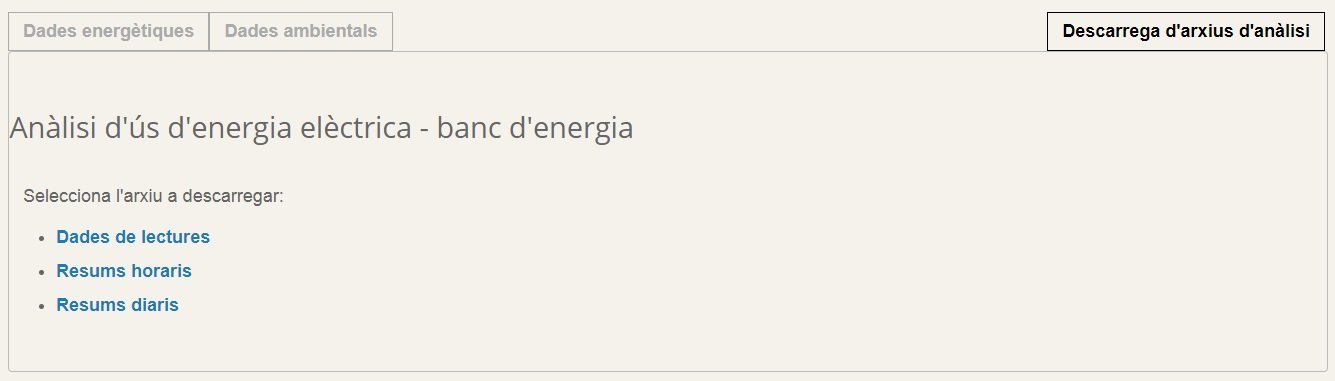

5. Descarga de datos de análisis
La app facilita la descarga de todos los datos que se utilizan para el análisis (datos tratados a partir de las obtenidas por el e-Tarpunómetro).
Los datos de lecturas son las realmente registradas por el e-Tarpunómetro. Los resúmenes horarios y diarios son los datos tratados con valores agregados cada hora o cada día. Los archivos se descargan en formato CSV, fácilmente tratables con cualquier hoja de cálculo.
